СКУД Первый апелляционный суд

Система была разработана в замену физическим импульсным кнопкам настенного крепления с целью экономии на кабельной продукции и сокращению сроков запуска.

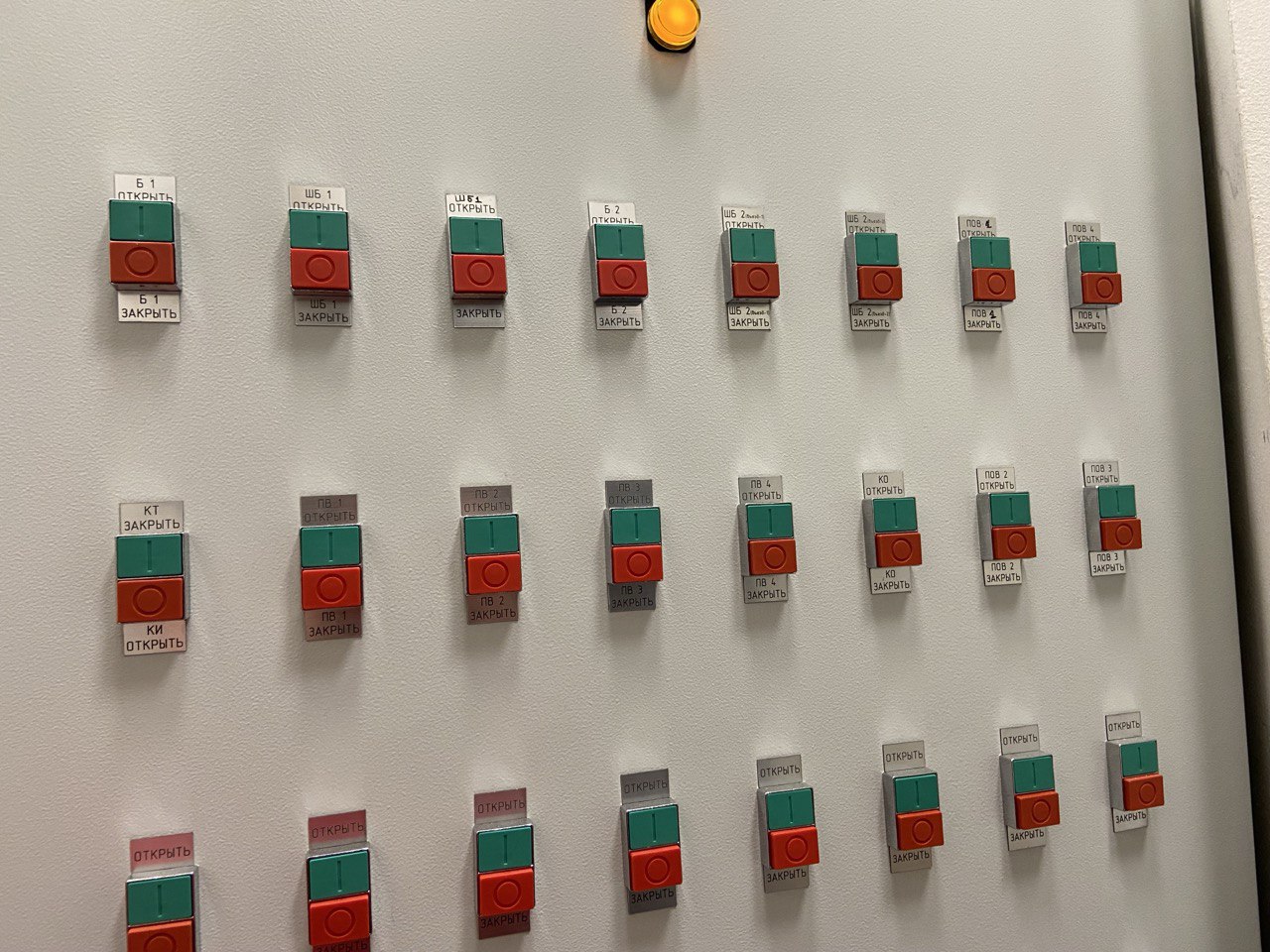

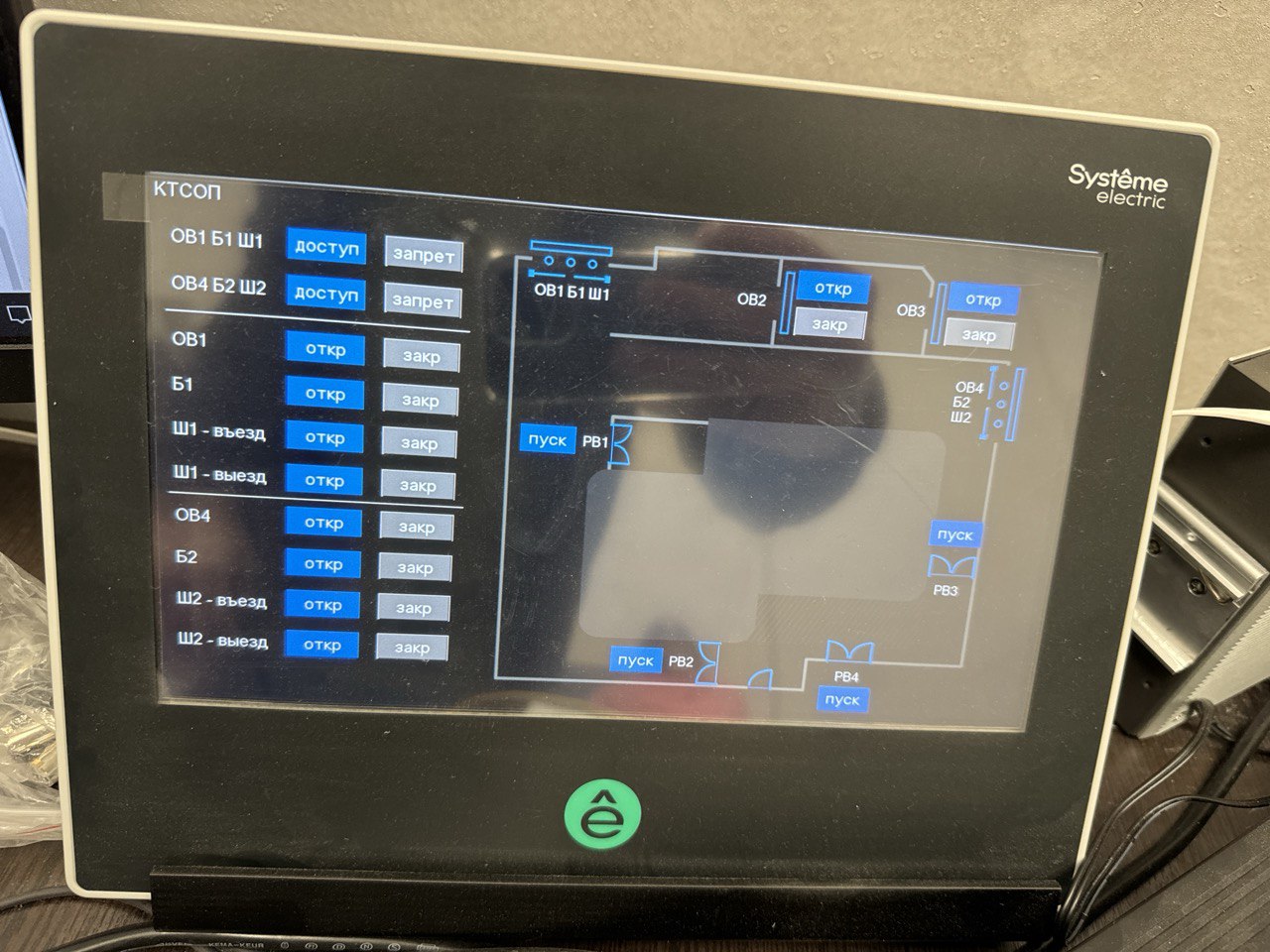

Шкаф управления собран на базе ПЛК210 ОВЕН и 5 сенсорных панелях управления Systeme Electric. ПЛК принимает сигналы от панелей и управляет приводами, имеется ручной пуск с дверцы шкафа, предусмотренный на случай временного вывода из эксплуатации ПЛК.

Выезд с территории предусмотрен по сигналам токовой петли, а въезд по распознаванию номеров автомобиля. В остальных случая въезд/выезд открывается по сигналу с панели управления оператора.

Во избежание повреждения транспортного средства предусмотрены датчики препятствия.

Было проведено расключение ШУ, подключение приводов, программирование ПЛК и HMI, комплексная пусконаладка.

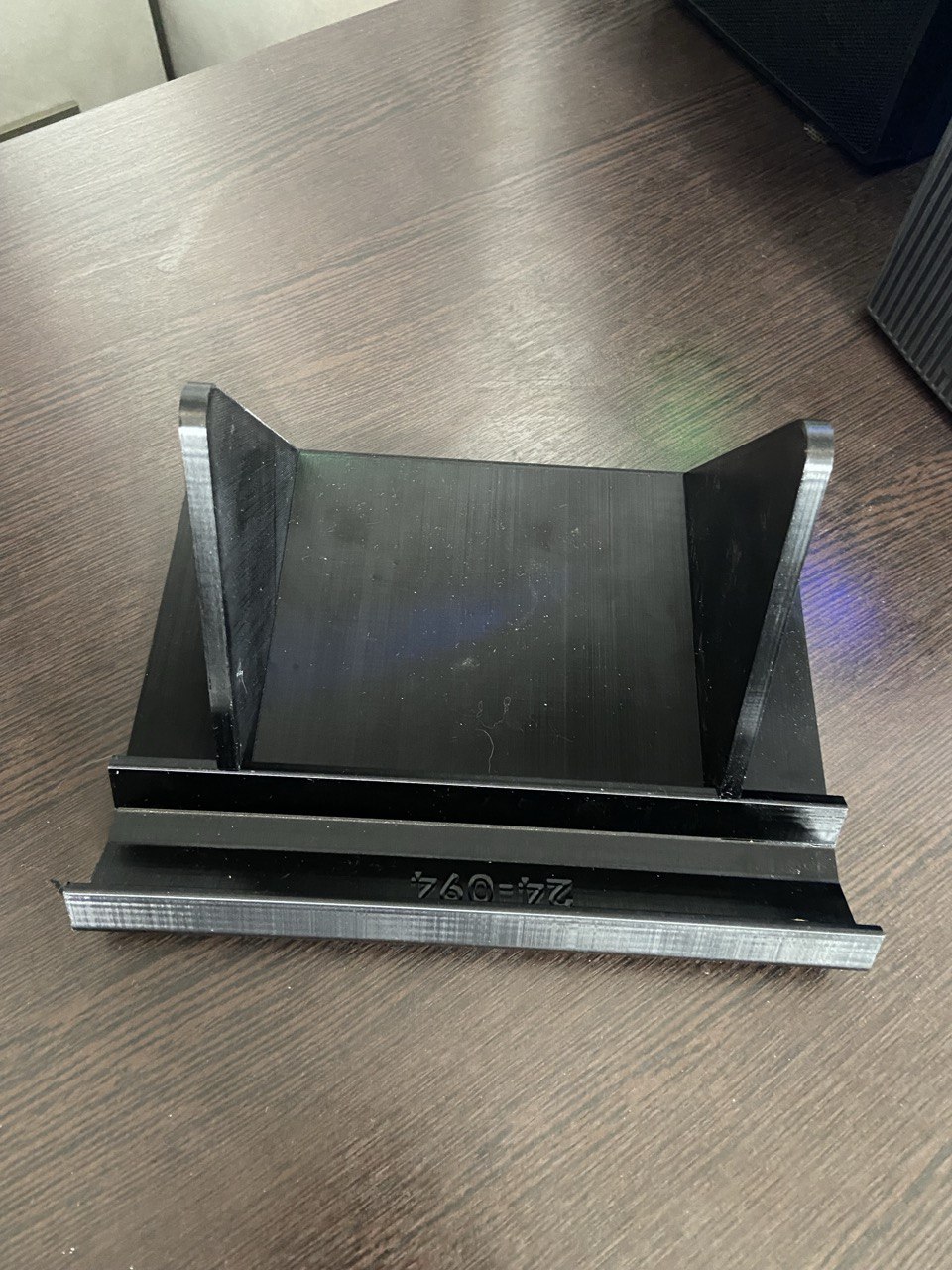

Также для удобства операторов были разработаны и изготовлены на 3D принтере настольные подставки.
